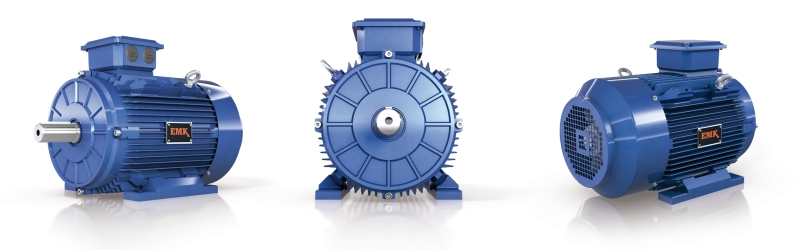

EMK Elektromotoren
Oberflächengekühlte Drehstrom-Norm-Motoren mit Käfigläufer des Fabrikats EMK entsprechen den folgenden Normen:
EMK Drehstrommotoren - fairer Preis, höchste Zuverlässigkeit
EMK Drehstrommotoren zeichnen sich durch ihre Robustheit und ihre serienmäßige Ausstattung aus - Kaltleiter und Wellendichtring A-seitig serienmäßig. Aufpreis? Nein - bereits im Lieferumfang enthalten.
EMK Drehstrommotoren - schnelle Lieferzeiten - ab Lager lieferbar
Flanschmotoren zum Anbau an Pumpen oder Getriebe - Immer die richtige Bauform.
EMK Elektromotoren - auch in Wechselstrom erhältlich!
Sie haben keinen Drehstromanschluß zur Verfügung? Kein Problem - Stecker in die Steckdose und der Motor läuft.
Allgemeine technische Beschreibung / Normen
EMK Motoren erfüllen alle Normen für professionelle Ansprüche der Industrie. Im Folgenden zeigen wir Ihnen, welche Normen eingehalten werden:
- Baugrößen und allgemeine Bedingungen VDE 0530 Teil 1, IEC 34-1 ( 1994)
- Schutzarten DIN VDE 0530 Teil 5 IEC 34-5
- Kühlarten DIN IEC 34 Teil 6 IEC 34-6 ( 1991 )
- Bauformen DIN IEC 34 Teil 7 IEC 34-7 Code (1992)
- Anschlußbezeichnungen und Drehsinn DIN VDE 0530 Teil8, IEC 34-8 (1992)
Spannung und Frequenz:
Die Motoren werden für eine Netzspannung von 380- 420 V 50 Hz bzw. 420- 480 V 60 Hz gefertigt. Motoren bis zu einer Leistung von einschließlich 2,2 KW sind in Stern, ab 3,0 KW in Dreieck geschaltet. Auf Anfragen können die Motoren auch für andere Spannungen bis 690 V geliefert werden.
Leistung:
Die in den Auswahltabellen angegebenen Motornennleistungen sind für Dauerbetrieb (S1) und Netzanschluß mit Nennspannung und Nennfrequenz bestimmt. Die Umgebungstemperatur darf dabei 40°C nicht überschreiten. Betriebsbedingungen, wie z. B. Umgebungstemperatur höher als 40°C, oder Aufstellungshöhe größer als 1000 m ü.NN, sowie große Schalthäufigkeit, Beschleunigung großer Schwungmassen usw. bedürfen einer gesonderten Anfrage und Berechnung.
Drehzahl:
Die in den Auswahltabellen angegeben Drehzahlen werden bei Nennspannung, Nennfrequenz und Nennlast erreicht.
Schutzart:
Motoren werden in der Schutzart IP 55 (IEC Publikation 34-5) ausgeführt.
Bauformen:
Die Motoren können in den verschiedenen Grundbauformen B3 (IM 1001), B5 (IM3001) und bis Baugröße 132 auch
in B 14 (IM3601) gefertigt werden.
Kühlung:
Die Motoren sind gemäß IC411 mit einem Außenlüfter, der mit einer Lüfterhaube abgedeckt ist, gekühlt. Der Lüfterflügel ist aus Leichtmetall oder Kunststoff. Fremdlüfteranbau für FU-Betrieb ist möglich.
Läufer und Welle:
Bei allen Motoren ist der Läuferkäfig aus Aluminium gegossen. Motoren in Normalausführung werden mit einem freien Wellenende geliefert. Alle Motoren können ebenso nach Rückfrage mit einem zweiten freien Wellenende geliefert werden. Die Läufer sind alle nach DIN ISO 2373 mit halber Passfeder gewuchtet.
Lager:
Die Motoren aller Baugrößen sind in der Regel mit zwei gleichen Kugellagern der Reihe 62 bzw. 63 ausgestattet. Ab Baugröße 180 besteht die Möglichkeit Rollenlager einzusetzen, um erhöhte Radialkräfte zu ermöglichen. Es werden grundsätzlich Qualitätswälzlager eingesetzt. Motoren bis Baugröße 160 haben dauergeschmierte Lager.
Wicklungsisolierung:
Alle Motoren sind in der Isolationsklasse F gewickelt. Die thermische Auslegung der Motoren bis BG 315 erfolgt nach Isolationsklasse B. Die Motoren sind für Umrichterbetrieb geeignet, je nach Einsatzbereich empfehlen wir die Umrüstung auf isolierte Lager. Informieren Sie sich bei unseren Vertriebsmitarbeitern.
Temperaturvollschutz:
Alle Motoren sind serienmäßig mit 3 Kaltleitern für Abschaltung ausgestattet. Die Zuleitungen werden in den Klemmenkasten geführt und auf eine besondere Klemmleiste aufgelegt.
EMK Elektromotoren - Zuverlässigkeit zum fairen Preis!
